锂电池伏安特性测试

检测项目

开路电压测试：开路电压是锂电池在无外接负载状态下的端电压，反映了电池的静态平衡电位。此项测试用于评估电池荷电状态、判断电池正负极材料体系的匹配性，以及初步检验电池是否发生内部微短路或自放电异常。

恒流充放电测试：这是最基本也是最核心的伏安特性测试项目。通过施加恒定电流对电池进行充电和放电，记录电压随时间的变化曲线。该曲线能直观反映电池的充放电平台、电压极化程度、以及在不同倍率下的容量保持率和能量效率。

循环伏安测试：通过对工作电极施加一个随时间呈线性变化的电压，并测量响应电流，获得电流-电压关系曲线。CV曲线是研究电池电极反应可逆性、反应机理、计算锂离子扩散系数以及评估超级电容器性能的关键手段。

交流阻抗测试：在电池上施加一个微小振幅的正弦波交流电压或电流扰动，测量其阻抗响应。通过分析获得的奈奎斯特图，可以解析电池内部各组成部分的阻抗，如欧姆内阻、电荷转移电阻和锂离子在固体电解质界面膜及电极材料中的扩散阻抗。

脉冲功率特性测试：模拟电池在实际应用中的动态负载工况，施加短时大电流脉冲，测量电压的瞬态响应。该测试用于评估电池的峰值功率能力、内阻变化以及在高倍率放电下的电压降，对动力电池的性能评价尤为重要。

倍率性能测试：在不同电流密度（如0.2C， 1C， 5C等）下对电池进行充放电，考察其容量和电压平台的变化。该测试直接反映了电池的高功率输出能力和快速充放电性能，是评估电池功率型应用潜力的重要依据。

检测范围

实验室扣式电池与软包电池：主要针对新材料研发和基础电化学性能研究阶段制备的扣式半电池、扣式全电池以及小容量软包电池。测试旨在评估新型正负极材料、电解液、粘结剂等对电池整体伏安特性的影响。

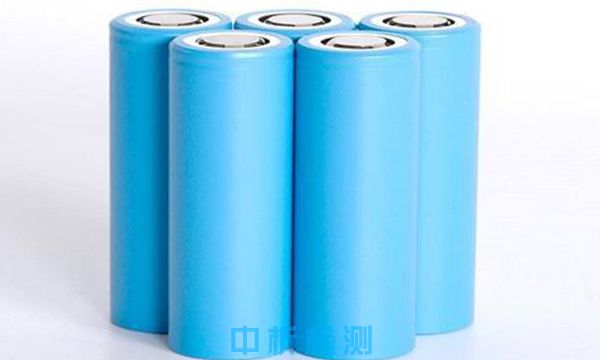

商业化圆柱形与方形硬壳电池：涵盖如18650、21700等圆柱电池以及各类方形铝壳/钢壳电池。测试范围包括其在不同温度、不同SOC状态下的直流内阻、交流阻抗、脉冲功率等特性，为电池筛选、分容和模组设计提供数据。

动力电池单体与模组：针对电动汽车、电动工具等应用的大型动力电池。检测重点在于高倍率下的电压稳定性、循环过程中的极化增长、以及模组内各单体电池伏安特性的一致性评估，以确保系统安全和长寿命。

储能电池系统：针对用于电网侧、用户侧储能的磷酸铁锂等电池。检测范围侧重于其在长时间浮充、浅充浅放工况下的电压衰减特性、不同倍率下的充放电效率以及长期循环后的阻抗演变规律。

固态电池与新型体系电池：针对采用固态电解质、锂硫、锂空气等新体系的电池。伏安特性测试需特别关注其独特的电压曲线形状、界面阻抗的构成与演变，以及与传统液态电池不同的电化学行为。

电池在不同荷电状态与健康状态下：检测需覆盖电池从完全放电到完全充电的各个SOC点，以及从全新状态到寿命末期不同SOH状态。研究电池内阻、极化电压等参数随SOC和SOH的变化关系，是电池管理系统算法开发的基础。

检测方法

恒电流法：最经典的检测方法，通过电池测试系统施加恒定的充放电电流，同时以高采样率记录电压和容量数据。该方法操作简单，数据直观，是获取电池容量、能量、库仑效率和直流内阻等核心参数的标准方法。

循环伏安法：一种重要的电化学动力学研究方法。通过设定扫描起点、终点和扫描速率，控制工作电极电位线性变化。分析CV曲线的氧化还原峰位置、峰电流、峰面积及峰分离度，可以定性定量分析电极过程的动力学特性。

电化学阻抗谱法：在宽频率范围（通常从毫赫兹到兆赫兹）内进行扫描测量。获取的复数平面图需通过建立等效电路模型进行拟合分析，从而将电池的总阻抗分解为电解质电阻、SEI膜电阻、电荷转移电阻和沃伯格扩散阻抗等分量。

恒电位间歇滴定法与恒电流间歇滴定法：这两种方法通过交替施加短暂的电流/电位脉冲和静置弛豫，来研究锂离子在电极材料中的固相扩散系数。GITT和PITT是分析电极材料中离子传输动力学的有力工具，能提供电压与组分之间的热力学关系。

脉冲测试法：通常依据相关标准（如ISO 12405， GB/T 31486）规定的脉冲工况进行。通过施加特定时长和幅值的放电/充电脉冲，并记录脉冲前后及过程中的电压变化，用于计算脉冲功率和内阻，评估电池的动态响应能力。

多步骤测试程序法：在实际测试中，常将多种方法组合成自动化测试序列。例如，先进行CV扫描初步判断反应可逆性，再进行EIS测试分析阻抗，最后进行不同倍率的恒流充放电测试，从而全面、高效地获取电池的综合伏安特性。

检测仪器设备

电化学工作站：进行CV、EIS、GITT等精细电化学测试的核心设备。具备高精度电位/电流控制与测量功能，频率响应分析仪，以及低噪声、高输入阻抗的前置放大器。适用于从纽扣电池到小型软包电池的测试。

电池测试系统：用于恒流充放电、循环寿命、倍率性能等测试的主力设备。通常为多通道设计，可并行测试大量电池。关键参数包括电流/电压量程与精度、采样速率、通道间隔离度以及温控集成能力。

高低温温箱：为电池测试提供稳定的环境温度条件，范围通常覆盖-40℃至+85℃。精确的温度控制对于评估电池在不同气候条件下的伏安特性、低温功率性能及高温安全性至关重要。

数据采集系统：用于同步采集电池测试过程中除电压、电流外的多路辅助信号，如电池表面温度、极柱温度、外部压力等。高精度的DAQ设备有助于建立伏安特性与热特性、机械特性之间的关联分析。

参比电极与三电极测试夹具：在研究电池单体内部正负极各自的电化学行为时，需引入参比电极构建三电极体系。专用的扣式或软包电池三电极夹具是实现对正、负极电位分别进行精确监测和控制的关键工具。

安全防护设备：包括防爆高低温箱、独立防爆柜、气体监测与灭火系统等。在进行大容量电池，尤其是过充、过放等滥用条件下的伏安特性测试时，必须配备完善的安全防护设备，以应对可能发生的热失控风险。
