继电器检验报告

继电器作为自动化控制、电力保护及电子设备中的关键执行元件，承担着电路切换、信号传递及系统隔离的重要功能。从家用电器到工业控制，从汽车电子到电力系统，继电器的可靠性直接影响到整个系统的安全稳定运行。因此，建立一套科学、严谨的继电器检验体系，对于保障产品质量、提升系统可靠性、避免重大损失具有至关重要的意义。本文将系统阐述继电器检验的完整框架，涵盖检测项目、检测范围、检测方法及所用仪器，为继电器制造商、使用单位、质检机构及研发人员提供一份权威的技术参考。

测试项目：功能测试、联结电阻测试、通用规格测试、耐振性能测试、耐冲击性能测试、耐温度循环测试、继电器寄生电容和电感测试等。

检测范围：电压继电器、电流继电器、时间继电器、热继电器、固态继电器等。

检测周期：一般3-7个工作日出具检测报告。

检测费用：请咨询在线工程师或直接拨打咨询电话。

核心检测项目详解

根据国家标准《GB/T 21711.1-2008 基础机电继电器 第1部分：总则与安全要求》及相关的产品标准，继电器的检测项目主要分为以下几大类：

1. 电气参数指标

线圈参数： 包括线圈电阻和额定工作电压/电流。线圈电阻是指在直流电阻下线圈的阻值;额定工作电压/电流是指使继电器正常吸合的标称值。是驱动电路设计的基础，参数偏离可能导致不动作或烧毁线圈。

接触电阻： 指继电器触点闭合时，两触点间的电阻值，通常要求为毫欧(mΩ)级别。接触电阻过大会导致触点发热、压降增大，影响负载工作甚至引发过热故障。是评价触点材质和接触压力的关键指标。

动作电压/电流与释放电压/电流：动作值： 使继电器所有触点从释放状态达到工作状态所需的最小电压或电流。释放值： 使继电器所有触点从工作状态恢复到释放状态所需的电压或电流。决定了继电器的操作灵敏度和抗干扰能力，是保证可靠吸合与释放的核心参数。

介质强度(耐压强度)： 检验继电器相互绝缘的部件之间(如触点-线圈、触点-触点、触点-外壳)耐受高电压的能力。核心的安全性能指标，用于验证绝缘材料与结构是否能承受系统中可能出现的过电压冲击。

绝缘电阻： 在施加规定直流电压时，测量继电器相互绝缘的部件之间的电阻值，通常要求达到百兆欧(MΩ)级别。反映绝缘材料的质量状况，绝缘电阻过低会导致漏电流增大，影响系统稳定性并存在安全隐患。

2. 机械性能与时间参数指标

吸合时间与释放时间：吸合时间： 从线圈通电到所有常开触点第一次闭合的时间。释放时间： 从线圈断电到所有常闭触点第一次闭合的时间。对于要求快速响应的控制系统(如PLC、电力保护)，时间参数至关重要。

回跳时间： 指触点第一次接触后，由于弹性碰撞产生的一系列不稳定通断现象所持续的时间。回跳会产生电弧和电磁干扰，对于精密电子电路，需要选择回跳时间短或采用消回跳电路的继电器。

机械寿命： 在不通电的情况下，继电器能承受的空载操作次数。通常以百万次为单位。评价继电器机械结构的耐久性，如簧片、衔铁、弹簧等部件的耐磨程度。

3. 环境适应性指标

高低温运行： 在规定的最高和最低环境温度下，测试继电器能否正常动作和释放。验证其在极端温度环境下的功能可靠性。

振动与冲击： 模拟运输或使用中遇到的机械振动和冲击环境，检验继电器在此过程中是否会发生误动作或结构损坏。对于汽车、航空航天、轨道交通等移动应用领域尤为重要。

4. 电气寿命与负载能力

电气寿命： 在规定的负载条件下(如阻性负载、感性负载)，继电器能正常切换的次数。电气寿命远低于机械寿命，因为它受到触点电磨损(电弧烧蚀、材料转移)的限制。是选型时最关键的参考指标之一。

三、 检测范围与适用场景

研发与设计验证： 新开发的继电器样品。进行全面的性能与极限测试，验证设计方案的可行性，为产品定型提供数据。

生产过程控制(线上检验)： 生产线上的半成品与成品。使用综合测试台对每个继电器进行快速全检，通常包括线圈电阻、接触电阻、动作/释放电压、耐压等关键项目，确保出厂产品100%合格。

出厂检验与型式检验

出厂检验： 每批产品出厂前进行的抽检，覆盖主要电气和机械参数。

型式检验： 定期或在特殊情况下(如材料、工艺变更)进行的全项目检验，包含环境适应性和寿命测试。

进货检验(来料检验)： 采购进厂的继电器。使用方为确保产品质量，对供应商提供的产品进行抽样复试，验证其是否符合采购技术协议。

可靠性鉴定与失效分析： 用于高可靠性领域(如军工、航天)的继电器或现场失效的样品。进行更严苛的寿命测试、环境应力筛选，并利用微观分析设备分析失效机理。

四、 检测方法与仪器全览

1. 主要检测方法简介

继电器检验是高度标准化的活动，必须严格遵循国家、国际或行业标准。

GB/T 21711.1(中国国家标准，等同采用IEC 61810-1)

IEC 61810-1(国际电工委员会标准)

GJB 2888(国家军用标准，要求更严苛)

2. 关键检测仪器简介

精准可靠的仪器是获得有效、可复现测试结果的基础。

继电器综合测试台： 这是生产线和质检部门最核心的设备。它集成了可编程电源、精密电阻测量单元、时序测量单元、高压源等模块，通过计算机控制，能自动、快速地完成线圈参数、接触电阻、动作/释放值、时间参数、耐压等一系列测试，并自动判定结果。大幅提升检测效率和一致性，是实现大规模生产质控的必备工具。

可编程直流电源： 为继电器线圈提供精确、稳定且可调的驱动电压或电流，用于测试动作/释放值。

关键参数： 电压/电流精度、纹波噪声、编程分辨率。

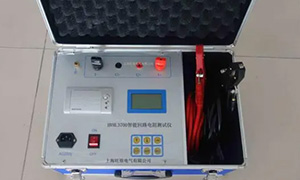

接触电阻测试仪(微欧计)： 采用四线制开尔文电桥法，通过施加一个恒定的直流电流(如1A)到触点，并精确测量触点两端的电压降，从而计算出电阻值。这种方法能消除引线电阻的影响。获得准确接触电阻数据的专业设备。

绝缘电阻测试仪(兆欧表)： 输出一个稳定的高压直流(如500V DC)，并测量流过绝缘材料的微小漏电流，从而计算出绝缘电阻值。专门用于评估材料绝缘性能。

耐压测试仪(HIPOT Tester)： 在绝缘部件之间施加一个远高于额定电压的交流或直流高压(如AC 1500V或DC 2200V)，并维持规定时间(如1分钟)，监测是否发生击穿或漏电流超标。具备可靠的过流保护和紧急停止功能。

示波器： 配合电流探头或直接测量线圈电压，用于观察和测量吸合时间、释放时间、回跳时间等动态参数。直观显示触点的通断过程，是分析时间参数和回跳现象的利器。

寿命测试系统： 由多通道组成，可同时驱动数百个继电器，并模拟其带负载(阻性、感性、容性)通断的场景，自动计数直至失效。获取可靠性数据，用于评估产品设计和质量等级。

环境试验箱： 包括高低温试验箱、温湿试验箱、振动台和冲击台，用于提供高低温运行、振动与冲击等测试所需的环境条件。

检测参考标准

GB/T 14598.181-2021 量度继电器和保护装置 第181 部分：频率保护功能要求

GB/T 38225-2019 机械安全 安全继电器技术条件

GB/T 36640-2018 固体继电器

GB/T 14598.27-2017 量度继电器和保护装置 第27部分：产品安全要求

GB/T 14598.26-2015 量度继电器和保护装置 第26部分:电磁兼容要求

GB/T 30215-2013 飞机电磁继电器和接触器通用要求

GB/T 2900.64-2013 电工术语 时间继电器

GB/T 14598.127-2013 量度继电器和保护装置 第127部分：过/欠电压保护功能要求

GB/T 14598.2-2011 量度继电器和保护装置.第1部分：通用要求

GB/T 7417-2010 铁路信号 AX系列继电器

GB/T 6902-2010 铁路信号继电器试验方法

GB/T 22387-2008 剩余电流动作继电器

GB/Z 22204-2008 过载继电器可靠性试验方法

GB/Z 22201-2008 接触器式继电器可靠性试验方法

试验仪器

多用表：用于测量继电器的电阻、电压、电流等基本参数。

绝缘电阻测试仪：用于测量继电器的绝缘电阻，判断继电器的绝缘性能。

低电阻测试仪：用于测量继电器的联结电阻，检测接点的接触质量。

高压测试仪：用于测试继电器的耐压能力，包括继电器的耐压强度和耐电弧能力。

温度循环测试仪：用于模拟继电器在高温和低温环境下的工作条件，检测其稳定性和可靠性。

振动台：用于模拟继电器在振动环境下的工作条件，测试其耐振性能。

冲击试验机：用于模拟继电器在冲击环境下的工作条件，测试其耐冲击性能。

检测流程

了解检测需求：与客户充分沟通，了解需要检测的物品、样品类型和检测标准等细节。

样品采集：在符合规定的场所对样品进行采集，确保采集的样品数量和质量符合要求。

样品处理：根据不同的检测项目，对采集来的样品进行加工处理，以便后续检测。

检测操作：使用专业的检测设备和方法，对样品进行分析和检测，包括物理性质、化学成分、微生物污染等方面，确保结果准确可靠。

结果分析和评估：将检测数据进行统计和分析，得出结论并依据相关标准或法规进行评估和判断，形成检测报告。

报告发布和保存：将检测报告发送给客户，并妥善保存样品和检测记录，以备日后查阅。
