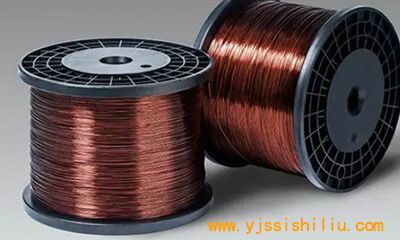

漆包线检验报告

核心检测项目

导体直流电阻：依据GB/T 4074.2-2008，测量漆包线在标准温度下单位长度的电阻值。该指标直接关系到线材的导电性能和电能损耗，是评估导体材料（如铜、铝）纯度、直径均匀性的关键参数。电阻值超标会导致电机或变压器温升过高，效率下降。

漆膜厚度与均匀性：通过金相显微镜或激光测径仪测量漆膜最小厚度、最大厚度及偏心度。漆膜厚度直接影响绝缘耐压强度和机械保护性能，厚度不均（偏心）会导致局部绝缘薄弱，在高压或弯折时易发生击穿或开裂，严重影响产品可靠性。

漆膜耐刮性能：采用刮擦试验仪（如Elcometer 309），以规定直径的钢针和负荷对漆膜进行往复刮擦直至导体暴露。记录刮破次数或负荷，此项用于评估漆膜在绕线、嵌线过程中抵抗机械损伤的能力，是衡量漆膜附着力和韧性的重要指标。

击穿电压：在两根试样的扭绞段或平行段间施加均匀升压的交流电压，直至漆膜发生电击穿。该测试直接反映漆膜绝缘介电强度，是确保漆包线在特定工作电压下安全运行的核心指标，不合格将导致匝间短路风险剧增。

伸长率与回弹性：测量漆包线在拉断时的伸长率，以及拉伸后释放时的回缩角度或百分比。伸长率反映导体与漆膜复合体的延展性，回弹性则影响绕制后线圈的尺寸稳定性和松紧度，对自动绕线工艺和最终线圈形状至关重要。

热冲击性能：将试样按规定直径卷绕后，置于规定温度（如155℃、180℃、200℃等，对应不同耐热等级）的烘箱中保持一定时间。取出后检查漆膜是否开裂，用于评估漆膜在高温工作环境下抵抗热应力开裂的能力。

软化击穿温度：采用热压试验法，在两根交叉试样的接触点施加固定压力并匀速升温，测定漆膜因软化而被压破的温度。此指标表征漆包线的耐热性等级（如130级、155级、180级等），是选择适用于不同温升环境线材的依据。

检测范围与对象

聚酯漆包线（PEW）：检测其通用性能，如耐刮性、击穿电压、热冲击等。作为应用最广泛的漆包线，其检测重点在于良好的机械强度、电气性能和可接受的耐热性（通常为130级），适用于通用电机、变压器绕组。

聚氨酯漆包线（UEW）：除常规项目外，特别关注其直焊性。在特定温度下，其漆膜可通过焊锡直接融化而无需预先去除，检测需验证其焊锡时间、焊后绝缘电阻等，广泛应用于精密电子线圈和仪表绕组。

聚酰亚胺/聚酰胺酰亚胺漆包线（AIW/EIW）：重点检测其卓越的耐热性（180级及以上）、耐化学溶剂性和高温下的电气稳定性。检测项目包括高温击穿电压、长期老化试验等，适用于特种电机、干式变压器、航空航天等苛刻环境。

自粘性漆包线：在检测绝缘性能基础上，增加粘结强度测试。将线圈在一定温度和时间下加热，使其表层漆膜相互粘合，然后测定剥离粘合面所需的力，以评估其成型后线圈的整体性和抗松散能力。

复合层漆包线：如聚酯亚胺/聚酰胺酰亚胺复合漆包线。检测需兼顾内外层漆膜的特性，评估其综合性能，如内层的高耐热性与外层的良好机械性、耐化学性相结合的表现，适用于要求更高的变频电机、汽车电机。

不同规格导体：检测覆盖从超细线（φ0.01mm以上）到粗线（φ3.0mm以下）的全规格范围。不同线径的检测侧重点不同，细线更关注柔韧性与针孔数，粗线则更关注漆膜附着力和耐刮性能。

检测方法与依据标准

标准依据体系：主要依据GB/T 4074系列《绕组线试验方法》、IEC 60851系列国际标准以及美国NEMA MW 1000标准。检测报告必须明确注明所依据的标准代号及版本，确保检测结果的权威性和可比性，不同标准间的测试条件可能存在细微差异。

电性能检测方法：直流电阻采用双臂电桥或低电阻测试仪；击穿电压测试采用高压测试仪，需控制电压上升速率（如100V/s）和环境温湿度；介质损耗角正切（tanδ）测试则用于评估高频应用下漆膜的绝缘质量。

机械性能检测方法：耐刮试验分为圆棒法和急拉断裂法；柔韧性和附着性通过卷绕试验（紧密卷绕、拉伸卷绕）、急拉断试验来评估；漆膜弹性则通过回弹角测定仪或扭转试验进行量化。

热性能检测方法：热冲击试验根据线径选择规定卷绕倍径的铜棒；软化击穿试验在专用热压装置上进行；长期热老化试验则将试样置于高温烘箱中持续数百至数千小时，定期测试其性能衰减情况。

化学性能检测方法：包括耐溶剂性试验（将试样浸入特定溶剂如酒精、丙酮中）、耐冷冻剂性试验以及盐水喷雾试验等，评估漆膜在特定化学环境下的稳定性，尤其针对压缩机、化工设备用线。

外观与尺寸检测方法：漆膜表面质量（如气泡、杂质、针孔）通过显微镜或高压火花检针仪（如设定每米3000V-6000V）检测；尺寸则使用精度达0.001mm的千分尺或激光测径仪多点测量，计算平均值与不圆度。

检测仪器与设备

绕组线综合测试仪：集成化设备，可自动顺序完成直流电阻、耐电压、绝缘缺陷（针孔）等多个项目的快速检测，大幅提升检测效率，适用于生产线在线检测或大批量来料检验，数据可直接输出至报告系统。

高压火花试验仪：用于针孔缺陷的在线或离线检测。漆包线以一定速度通过高压电极，当漆膜存在针孔或薄点时，会在此处产生火花放电并计数。检测电压根据漆膜厚度设定，是保证绝缘完整性的关键设备。

漆膜连续性测试仪（耐刮试验仪）：精密机械装置，通过可控负荷的钢针或刀片对匀速移动的漆包线试样进行刮擦，并自动检测导体暴露瞬间的电路导通信号，精确记录刮破时的往返次数或负荷重量。

微机控制电子拉力试验机：用于测试漆包线的抗拉强度、断裂伸长率等力学性能。设备配备精密力值传感器和伸长测量装置，可绘制完整的应力-应变曲线，测试过程和数据采集符合ASTM或GB标准要求。

热性能试验装置：包括程序控温精度高的热冲击试验箱、软化击穿测试仪以及长期热老化试验箱。这些设备需具备精准的温场均匀性和时间控制功能，以确保热测试条件的一致性和可重复性。

精密测量仪器：如数字式千分尺、激光外径测量仪、金相显微镜（带测量软件）和膜厚测试仪。这些仪器用于获取导体直径、漆膜厚度、不圆度等基础尺寸数据，其校准状态和测量不确定度直接影响后续性能判定的准确性。
