开关电源emc测试项目

在电子设备高度普及的今天，开关电源以其高效率、小体积等优势已成为各类电子产品的"心脏"。然而，开关电源在工作的同时，本身也是一个强大的电磁干扰源，其产生的高频噪声可能影响周边设备的正常工作，同时也需要承受来自外界的各种电磁干扰。因此，实施严格、科学的开关电源EMC测试，对于保障电子系统稳定运行、满足法规准入要求、提升产品竞争力具有至关重要的意义。本文将系统阐述开关电源EMC测试的完整框架，涵盖检测项目、检测范围、检测方法及所用仪器，为电源研发工程师、质检人员及认证机构提供一份权威的技术参考。

开关电源emc测试项目有哪些？中析研究所为客户提供严谨可靠的开关电源emc测试服务，开关电源emc测试报告在全国认可度高，适用性强，中析研究所检测服务平台可以较好的满足您的各类检测需求。

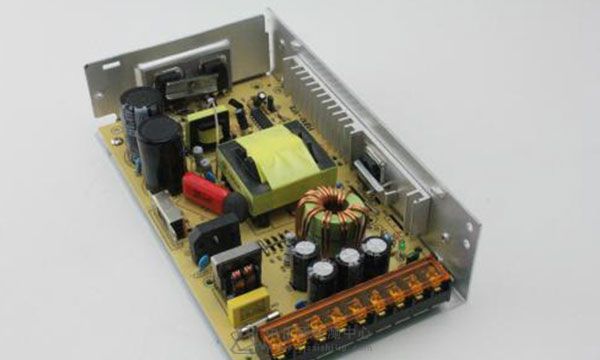

样品范围：交换式电源、开关变换器、微型低功率开关电源、反转式串联开关电源等

测试项目：辐射测试、传导测试、面外辐射测试、面内辐射测试、敏感度测试、静电放电测试等。

检测周期：一般3-7个工作日出具检测报告。

检测费用：请咨询在线工程师或直接拨打咨询电话。

核心检测项目详解

根据国际标准《CISPR 32》/国家标准《GB 9254》(信息技术设备无线电骚扰限值)和《IEC 61000-4系列》/国家标准《GB/T 17626系列》(电磁兼容 试验和测量技术)，开关电源的EMC测试主要分为两大方面：电磁干扰(EMI)测试和电磁抗扰度(EMS)测试。

1. 电磁干扰(EMI)测试项目

传导骚扰(CE)： 测量开关电源通过电源线或其他线缆向外传导的电磁噪声，频率范围通常为150kHz - 30MHz。这是最常见的EMI不合格项。传导噪声会沿着电网传播，干扰连接在同一电网上的其他设备。

辐射骚扰(RE)： 测量开关电源以电磁波形式通过空间辐射的电磁噪声，频率范围通常为30MHz - 1GHz(或更高至6GHz)。辐射噪声会影响邻近的电子设备，如无线通信、广播接收等。

谐波电流发射： 测量开关电源从电网吸取的电流波形偏离正弦波的程度，即各次谐波电流的大小。标准依据为IEC 61000-3-2。谐波电流会污染电网，导致电网中线电流过大、变压器过热，影响整个电网的供电质量。

电压波动和闪烁： 测量开关电源在启动或工作时引起的电网电压变化程度。标准依据为IEC 61000-3-3。过快的电压波动会导致电灯闪烁，引起人眼不适。

2. 电磁抗扰度(EMS)测试项目

静电放电抗扰度： 模拟人体或物体携带的静电对设备直接或间接放电的干扰。测试等级通常为接触放电±4kV/±8kV，空气放电±8kV/±15kV。检验设备在干燥环境中抵抗日常静电冲击的能力，防止复位、死机或损坏。

电快速瞬变脉冲群抗扰度： 模拟电路中感性负载断开(如继电器、接触器分合)时产生的成群密集脉冲干扰。测试对象为电源端口和I/O端口。这是工业环境中非常常见的干扰，易导致数字设备程序跑飞或误动作。

浪涌(冲击)抗扰度： 模拟雷击感应在电网上的浪涌或大容量负载切换引起的过电压。波形为1.2/50μs(电压波)和8/20μs(电流波)。检验设备在遭受大能量瞬态过电压冲击时的生存能力。

电压暂降、短时中断和电压变化抗扰度： 模拟电网中因大负载启动或故障导致的电压瞬间跌落甚至短时断电的情况。检验设备在电网波动时能否保持正常工作或安全地重启。

射频场感应的传导骚扰抗扰度： 模拟频率为150kHz - 80MHz的射频干扰通过电源线或信号线耦合到设备内部的情形。检验设备在存在广播、通信等射频干扰的电缆环境下的稳定性。

辐射抗扰度： 将设备置于一个强度为1V/m至10V/m的高频电磁场中(频率通常为80MHz - 1GHz/2.7GHz)，考核其工作稳定性。模拟设备在强大的无线电发射机(如对讲机、基站)附近工作的抗干扰能力。

检测范围与适用场景

研发验证测试： 工程样品、PCB板、关键元器件。在研发初期，使用简易设备在实验室进行预测试或诊断测试，快速定位干扰源或敏感点，指导电路设计和布局优化。

预符合性测试： 接近定型的工程样机。在送往第三方认证实验室之前，在企业内部的半电波暗室或屏蔽室进行全套模拟测试，以评估其通过正式认证的可能性，降低认证失败风险。

符合性/认证测试： 最终定型的产品。在具有CNAS、NVLAP等资质的第三方实验室，按照完整的标准要求，使用校准过的精密仪器进行测试，以获取权威的测试报告用于产品认证。

批量生产抽检： 生产线上的批量产品。为确保批量产品与送检样品的一致性，定期从生产线抽取样品进行关键EMC项目(如传导骚扰、辐射骚扰)的测试。

检测方法与仪器全览

1. 主要检测方法与标准

EMI(骚扰)： CISPR 32 / GB 9254(ITE设备)， CISPR 25(汽车电子)， CISPR 11 / GB 4824(工科医设备)

EMS(抗扰度)： IEC 61000-4-X系列 / GB/T 17626.X系列

测试方法核心： 所有测试都必须在规定的测试环境(如电波暗室、屏蔽室)下，使用规定的测量设备，按照标准规定的测试布置(如线缆走向、接地平板、EUT高度)和测试程序进行。

2. 关键检测仪器简介

EMI接收机： 测量传导骚扰和辐射骚扰的核心设备。它与频谱分析仪类似，但其检波器、带宽等完全符合CISPR标准要求，测量结果具有法律效力。EMI测试的"标准裁判"，提供精确的准峰值、平均值等测量结果。

频谱分析仪(带准峰值检波器)： 在研发和预测试阶段用于EMI诊断的强大工具。扫描速度快，能快速捕捉干扰信号的频谱特征，辅助定位干扰源。研发工程师的"眼睛"，用于快速排查和整改。

电波暗室： 用于辐射骚扰(RE) 和辐射抗扰度(RS) 测试的专用场地。其内壁覆盖吸波材料，用于模拟自由空间并隔绝外界电磁干扰。提供纯净、标准的电磁测试环境，是进行辐射项测试的必备条件。

屏蔽室： 由金属板构成，用于隔离内外电磁环境。主要用于传导骚扰(CE)、传导抗扰度(CS) 及一些低频抗扰度测试。提供一个不受外界干扰的"电磁静区"，确保传导测试的准确性。

静电放电模拟器： 产生标准静电放电波形的高压脉冲发生器，用于静电放电(ESD)抗扰度测试。精确模拟现实中的静电放电事件。

脉冲群模拟器： 产生一串串极快的瞬态脉冲(如5ns/50ns)，通过耦合/去耦网络注入到电源端口，用于电快速瞬变脉冲群(EFT)抗扰度测试。模拟电路中常见的开关瞬态干扰。

浪涌模拟器： 产生高能量的1.2/50μs浪涌电压波和8/20μs电流波，用于浪涌(Surge)抗扰度测试。模拟雷击或大负载切换引起的大能量冲击。

测试软件系统： 现代EMC测试的核心。它控制所有仪器(接收机、模拟器、转台等)，自动执行测试序列，采集、处理和存储数据，并生成标准格式的测试报告。实现测试自动化，保证测试流程的一致性和高效性。

标准相关

GB/T 19212.17-2019 电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全 第17部分：开关型电源装置和开关型电源装置用变压器的特殊要求和试验

UL 20 CRD-2014 通用快速开关的UL安全标准. 节/段落参考: 新补充件SA主题: 带有2类输出连接器的整体电源的交流唯一平装开关2010年5月10日)

QC/T 427-2013 汽车用电源总开关技术条件

JIS C61558-2-17-2008 电力变压器、电源装置及类似设备的安全.第2-17部分:开关式电源装置变压器的特殊要求

IEEE C37.59 ERTA-2011 电源开关装置和设备的转换用要求;勘误

ARMY QPL-49470-QPD-2010 标准可靠度和高可靠度的开关式电源陶瓷介质固定电阻器(温度稳定通用电阻器)总规范

BS EN 61558-2-16-2009+A1-2013 电源电压达1100 V的变压器, 电抗器, 电源组件和类似产品的安全性. 开关模式电源组件及其变压器的详细要求和试验

SANS 61439-2-2009 低压成套开关设备和控制设备.第2部分:电源开关装置和控制设备

ARMY MIL-PRF-49470 B VALID NOTICE 1-2008 标准可靠度和高可靠度开关式电源用陶瓷介质固定电容器(温度稳定通用电阻器)总规范

ANSI/IEEE C37.59-2007 电源开关装置的转换用标准要求

检测流程

了解检测需求：与客户充分沟通，了解需要检测的物品、样品类型和检测标准等细节。

样品采集：在符合规定的场所对样品进行采集，确保采集的样品数量和质量符合要求。

样品处理：根据不同的检测项目，对采集来的样品进行加工处理，以便后续检测。

检测操作：使用专业的检测设备和方法，对样品进行分析和检测，包括物理性质、化学成分、微生物污染等方面，确保结果准确可靠。

结果分析和评估：将检测数据进行统计和分析，得出结论并依据相关标准或法规进行评估和判断，形成检测报告。

报告发布和保存：将检测报告发送给客户，并妥善保存样品和检测记录，以备日后查阅。
