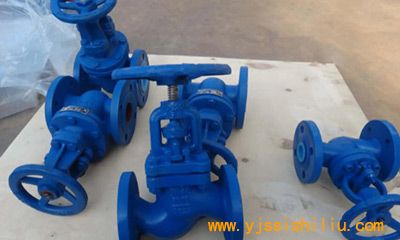

截止阀检验报告

检测项目

外观与尺寸检验：对截止阀阀体、阀盖、阀杆、手轮等部件进行宏观检查，确认无裂纹、砂眼、毛刺等铸造或加工缺陷。使用卡尺、千分尺、螺纹规等量具，精确测量阀门的公称通径（DN）、结构长度、法兰厚度及螺栓孔中心距等关键尺寸，确保其符合设计图纸及相关产品标准（如GB/T 12235）的规定。

壳体强度试验（液压试验）：此项是验证阀门承压部件结构完整性的关键测试。将阀门两端封闭，阀瓣处于开启状态，向阀体腔内充入试验介质（通常为水），缓慢加压至公称压力的1.5倍，并保持规定时间（如GB/T 13927规定为最短15秒）。试验过程中及保压结束后，检查阀体、阀盖等承压壁及填料函处无可见渗漏、无结构性永久变形。

密封性能试验（上密封试验）：检验阀杆与阀盖填料函之间密封副的紧密性。试验时，阀门完全开启，填料压盖未压紧，向阀门内充入试验介质并加压至公称压力的1.1倍。在规定保压时间内，观察阀杆填料函部位，应无任何可见泄漏。此项试验验证了阀门在全开状态下，阀杆密封的可靠性，是维修时无需系统泄压的重要保障。

密封性能试验（低压密封试验）：用于检验阀瓣与阀座密封副在低压条件下的密封性能。将阀门关闭，介质从阀门入口端引入，在另一端检查泄漏量。试验介质通常为空气或惰性气体，压力为0.4~0.7 MPa。使用气泡检测法（浸水法）或压力降法，测量泄漏率，其结果需符合API 598、GB/T 13927或ISO 5208等标准规定的允许泄漏量等级。

密封性能试验（高压密封试验）：在更严苛的压力条件下检验阀门的关闭密封性。试验方法与低压密封试验类似，但试验压力为阀门的公称压力或设计压力的1.1倍。对于金属硬密封截止阀，此试验至关重要。需记录并评估在规定时间内，通过密封副的泄漏量是否满足标准要求，是判定阀门能否在高压工况下可靠截断流体的核心依据。

操作扭矩测试：使用扭矩扳手或专用的阀门启闭扭矩测试装置，测量阀门从全关到全开，以及从全开到全关过程中的最大操作扭矩。该数据对于评估阀门驱动装置（手动、电动、气动）的选型是否合适、判断阀杆与填料摩擦力、阀瓣与阀座间摩擦力是否正常具有重要参考价值，并能间接反映内部装配质量和润滑状况。

材质化学成分与力学性能验证：依据阀门材料牌号要求，通过光谱分析仪对阀体、阀盖、阀杆、阀瓣等主要承压件的材质进行现场快速光谱分析（PMI），验证其化学成分。必要时，可取样进行实验室化学分析及力学性能试验（如拉伸、冲击、硬度），确保材料性能符合ASTM、GB、DIN等相应材料标准的规定，是阀门安全运行的基石。

检测范围

公称压力范围：检验报告需明确覆盖阀门的公称压力（PN）或压力等级（Class）范围，如PN16至PN100，或Class150至Class600等。不同压力等级的阀门，其壳体强度试验和密封试验的压力值、保压时间等参数依据的标准条款不同，报告应清晰界定适用压力区间及其对应的试验标准。

公称通径范围：明确本检验规程适用的阀门公称通径（DN或NPS）范围，例如DN15至DN300。对于不同通径的阀门，其试验方法（如试验介质用量、检漏方法）和合格判定标准可能存在差异，特别是大口径阀门的试验流程与设备要求更为复杂。

阀门连接形式：检验范围应涵盖不同连接端的截止阀，包括法兰连接（RF、RTJ等面型）、对焊连接（BW）、承插焊连接（SW）以及螺纹连接（NPT、BSP等）。不同连接形式的阀门，其检验重点（如焊接端坡口检查、螺纹精度测量）和试验工装的适配性均有所不同。

阀门结构形式：报告适用于常规结构的截止阀，如直通式（Globe）、角式（Angle）、直流式（Y型）等。对于特殊结构，如波纹管密封截止阀、低温截止阀、夹套保温截止阀等，其检验项目需额外增加，如波纹管循环寿命测试、低温深冷处理后的密封性测试等。

适用介质类型：检验项目应基于阀门的设计介质进行区分。对于通用阀门（水、油、蒸汽），通常以水或空气作为试验介质。对于特殊介质阀门（如氧气、氯气、氨气等），除常规检验外，还需进行脱脂处理检验、禁油试验等专项检查，确保阀门内部清洁度满足特定介质的安全要求。

温度等级范围：阀门的检验需考虑其设计温度范围。常温阀门（-29℃至425℃）按常规标准检验。对于高温（>425℃）或低温（< -29℃，直至-196℃）阀门，材料选择、热处理工艺、低温冲击试验以及相应的密封结构设计都是检验报告需要验证和记录的关键内容。

产品生命周期阶段：检验报告覆盖阀门从出厂检验、到货验收、安装前复验乃至定期在线检验的全生命周期关键节点。不同阶段的检验侧重点不同，如出厂检验是全面型式试验，到货验收侧重外观和资料核查，在线检验则关注阀门在役性能与潜在缺陷。

检测方法

目视检查法（VT）：检验人员依据标准要求，在充足的自然光或人工照明下，借助放大镜等简单工具，对阀门内外表面进行系统性观察。检查内容包括铸件表面质量（缩孔、气孔、裂纹）、机加工表面光洁度、标识铭牌的清晰度与完整性、油漆或涂层质量、以及装配的整体情况。这是最基础且必不可少的定性检测方法。

尺寸测量法：采用直接测量和间接测量相结合的方式。使用经过校准的钢直尺、游标卡尺、外径千分尺、深度尺等直接测量长度、厚度、直径。使用三坐标测量机（CMM）对复杂形面的空间尺寸和形位公差（如平面度、垂直度、同轴度）进行高精度数字化测量，确保阀门各部件的几何精度满足装配和功能要求。

液体压力试验法：主要用于壳体强度试验。将阀门安装在专用试压台上，连接试压泵，向阀腔充满水并排尽空气。使用精度等级不低于1.6级的压力表监控压力，按标准规定的升压速率加压至试验压力，并保压规定时间。全程观察压力表读数是否稳定，并检查阀体表面有无出汗、渗漏或永久变形迹象。

气体密封试验法：用于低压和高压密封性能试验。常用方法有“气泡检测法”和“压降法”。气泡法是将阀门浸入水槽或涂抹检漏液（肥皂水），向阀门内充入规定压力的气体，观察规定时间内逸出的气泡数来判定泄漏率。压降法则是在密闭系统中充入气体，保压后监测规定时间内系统的压力下降值，通过计算得出泄漏率，精度更高。

超声波测厚法（UTT）：对于在役阀门或无法进行破坏性检验的阀门，使用超声波测厚仪对阀体、阀盖等承压部件的壁厚进行抽样测量。通过对比实测壁厚与设计最小壁厚，评估阀门因腐蚀、冲蚀导致的壁厚减薄情况，预测其剩余寿命和安全性，是预防性维护的重要手段。

磁粉检测法（MT）与渗透检测法（PT）：用于检测阀门承压件表面及近表面的缺陷。磁粉检测适用于铁磁性材料（如碳钢、低合金钢），能发现裂纹、折叠、夹杂等线状缺陷。渗透检测适用于所有非多孔性材料，通过显像剂显示表面开口缺陷。这两种方法常用于阀门关键焊缝、阀杆应力集中区域等的无损检测。

操作力/扭矩测量法：使用经过校准的扭矩扳手或安装有扭矩传感器的电动/气动装置操作阀门。在阀门进出口无压差的状态下，匀速启闭阀门，记录其全程的扭矩-转角曲线，从中读取最大开启扭矩和最大关闭扭矩。将此数据与设计值或同型号阀门的典型值进行比较，判断装配质量和内部状态是否正常。

检测仪器设备

阀门压力试验装置：该装置是阀门工厂检验的核心设备，通常由试压泵（手动或电动）、高压管路、压力容器（蓄能器）、精密压力表或压力传感器、安全阀、以及用于夹持不同口径和连接形式阀门的专用夹具（法兰试压盲板、焊接端试压夹头等）组成。要求其最高试验压力覆盖被测阀门的最高试验压力，且系统密封性良好。

气体检漏系统：用于高灵敏度密封试验。系统包括气源（空压机或氮气瓶）、压力调节阀、高精度压力传感器/变送器、数据采集仪和密封试验箱或水槽。对于微量泄漏检测，需配备氦质谱检漏仪，其检漏精度可达10^-9 Pa·m³/s量级，常用于核级、航天等对密封有极端要求的截止阀检验。

尺寸测量工具组：包含一系列经过计量检定的量具和量仪。基础工具如钢卷尺、游标卡尺（0.02mm精度）、外径千分尺（0.01mm精度）、内径百分表、螺纹塞规和环规、R规、角度尺等。高精度设备如数字式高度规、大型数显卡尺、以及三坐标测量机（CMM），用于进行复杂形位公差的检测。

无损检测（NDT）设备：包括超声波探伤仪（用于内部缺陷检测和测厚）、磁粉探伤机（带磁轭或线圈）、着色渗透探伤剂套装（清洗剂、渗透剂、显像剂）。对于奥氏体不锈钢等非铁磁性材料，需配备涡流检测仪或采用液体渗透检测法。这些设备需定期由权威机构校准，确保检测结果的可靠性。

材料分析仪器：现场快速材料鉴别主要依靠手持式X射线荧光光谱仪（XRF），可在数秒内对合金元素进行半定量分析。实验室则配备更精确的直读光谱仪（OES）进行化学成分分析，以及金相显微镜、拉伸试验机、冲击试验机、布氏/洛氏/维氏硬度计等，用于材料的全项力学与金相组织检验。

扭矩测量装置：包括数显扭矩扳手（范围覆盖被测阀门所需扭矩）、扭矩传感器（与数据采集系统连接）以及阀门启闭模拟装置。对于大型阀门，可能需要配备液压扭矩扳手或齿轮箱式扭矩放大器配合传感器使用。该装置测量数据的准确性直接关系到阀门操作机构的选型正确性评估。

环境模拟试验箱：用于特殊工况阀门的性能验证。主要包括高低温试验箱，用于测试阀门在极限温度下的密封性能和材料性能；盐雾试验箱，用于评估阀门涂层和部分材料的耐腐蚀性能；以及振动试验台，用于模拟运输或使用环境中振动对阀门结构及密封的影响。
