厚度方向性能钢板检测

检测项目

厚度方向断面收缩率：这是评估厚度方向性能（Z向性能）钢板最核心的检测项目。通过拉伸试验测定试样在厚度方向发生塑性变形直至断裂后，其横截面积的最大缩减量百分比（Ψz）。该指标直接反映了钢板抵抗层状撕裂的能力，数值越高，抗层状撕裂性能越优。

硫含量测定：硫是钢中易形成硫化物夹杂（如MnS）的主要元素，这类夹杂物在轧制过程中会沿轧制方向延伸，严重削弱钢板厚度方向的塑性。通常采用红外碳硫分析仪或光谱分析法进行精确测定，是控制Z向性能的先决性化学分析项目。

非金属夹杂物评级：依据GB/T 10561或ASTM E45等标准，使用金相显微镜对钢板厚度截面上的氧化物、硫化物等非金属夹杂物的类型、尺寸、形态和分布进行评级。重点评估B类（氧化铝）和D类（球状氧化物）夹杂，其数量和形态对Z向性能影响显著。

宏观断口检验：将钢板试样在垂直于轧制面的方向折断或车削出特定形状后拉断，直接观察其断口形貌。通过肉眼或低倍显微镜检查断口上是否存在“白点”、分层、夹渣或木纹状的层状撕裂特征，这是一种快速、直观的定性评估方法。

超声波探伤检测：利用超声波在钢板内部传播遇到缺陷（如分层、夹渣）时会产生反射的原理，对整张钢板进行无损扫查。该检测用于发现钢板内部与轧制面平行的大面积分层缺陷，是厚度方向性能钢板出厂前必检的批量快速筛查手段。

拉伸性能与冲击韧性验证：虽然Z向性能是核心，但钢板常规的纵向（L向）和横向（T向）力学性能仍需满足要求。需检测其抗拉强度、屈服强度、延伸率以及在不同温度下的夏比V型缺口冲击功，确保钢板综合性能达标。

检测范围

高强度建筑结构用钢：主要用于高层、超高层建筑、大跨度体育场馆、机场航站楼等关键承重节点部位。这些部位在焊接和复杂受力状态下易产生沿板厚方向的应力，必须使用Z向钢以防止层状撕裂，保障建筑安全。

海洋工程与船舶制造：适用于海上石油平台、大型船舶的舱口围板、舷侧顶列板等承受高拘束应力的焊接结构。海洋环境腐蚀与交变载荷叠加，对钢板厚度方向的抗裂性能要求极为苛刻，是检测的重点应用领域。

压力容器与锅炉：特别是大型球罐、反应器、电站锅炉汽包等设备的壳体，其焊接接头厚度大、拘束度高。使用Z向钢板能有效防止在制造和水压试验过程中产生危险的层状撕裂失效。

桥梁与重型机械：应用于大跨径桥梁的箱形梁节点、重型起重机吊臂的焊接连接处等关键受力构件。这些构件承受动态载荷和冲击，对材料的厚度方向延性和韧性均有明确检测要求。

管线钢与储罐：对于大口径、高钢级的油气输送管线，在制管成型过程中，钢板边缘可能承受较大的厚度方向应变。大型储罐的T型焊接接头也需评估Z向性能，以防止开裂。

不同厚度规格钢板：检测范围覆盖从较厚的中厚板（如40mm以上）到超厚板（100mm以上）。通常板厚越大，焊接拘束应力越高，对厚度方向性能的要求也相应提高，检测标准更为严格。

检测方法

Z向拉伸试验法：这是依据GB/T 5313《厚度方向性能钢板》或ASTM A770等标准进行的直接定量检测方法。从钢板厚度方向制取圆柱形试样，在拉伸试验机上拉断，精确测量并计算断面收缩率（Ψz）。根据Ψz值可将钢板分为Z15、Z25、Z35等多个等级。

化学分析法：主要采用高频红外碳硫分析仪测定钢中的硫含量。为确保良好的Z向性能，对硫含量有严格上限控制（通常要求≤0.010%，甚至≤0.005%）。有时还需配合光电直读光谱仪对磷等其他有害元素含量进行分析。

金相检验法：制备钢板的横向（垂直于轧制方向）金相试样，经研磨、抛光、腐蚀后，在金相显微镜下观察。依据相关标准图谱，对非金属夹杂物的类型和级别进行评定，为Z向性能提供微观组织依据。

超声波检测法：通常采用多通道或自动扫查的超声波探伤仪，选用直探头或双晶探头，以水或耦合剂作为介质，对钢板进行全覆盖扫查。通过分析反射回波的波幅、位置来判定和定位内部的分层类缺陷，并按验收标准进行分级。

宏观断口法：一种辅助性定性检测方法。可将钢板加工成特定形状（如带缺口的方形试样）后进行折断，或直接在厚度方向制取拉伸试样拉断后，观察其断口。若断口呈纤维状，则性能较好；若出现平整、反光的分离面，则表明存在分层缺陷。

焊接热影响区（HAZ）韧性测试法：虽然不是直接检测钢板本体，但为了评估Z向钢板在实际焊接后的性能，常模拟焊接热循环，然后在热影响区制取夏比冲击试样进行测试，确保焊接后厚度方向仍具备足够的抗脆断能力。

检测仪器设备

电子万能材料试验机：用于进行Z向拉伸试验的核心设备。需配备高精度载荷传感器和引伸计，能够精确控制加载速率，并自动记录载荷-位移曲线，从而准确计算厚度方向断面收缩率，量程需覆盖待测钢板的预期抗拉强度。

高频红外碳硫分析仪：用于精确测定钢中硫、碳元素含量的专用仪器。其原理是将样品在高温氧气流中燃烧，生成的SO2气体在特定红外波长下被检测，从而计算出硫含量。其检测下限可达ppm级别，是控制钢材纯净度的关键设备。

金相显微镜与图像分析系统

金相显微镜与图像分析系统：包含倒置或正置金相显微镜，配备明场、暗场、偏光等观察模式，以及高分辨率数码摄像头。结合专业的图像分析软件，可实现非金属夹杂物的自动识别、计数、测量和评级，提高检测的客观性和效率。

多通道数字超声波探伤仪：用于钢板内部缺陷无损检测的主要设备。现代数字探伤仪具备多通道同步扫查、高采样率、实时A/B/C扫描成像、数据存储与回放等功能，配合自动化扫查装置可实现钢板的大面积快速、精确检测。

光电直读光谱仪：用于对钢板进行快速、多元素的定性定量分析。通过电弧或火花激发样品产生特征光谱，经光栅分光后由CCD检测器接收分析，可在数分钟内同时测定C、Si、Mn、P、S等数十种元素含量，是冶炼过程控制和来料检验的重要工具。

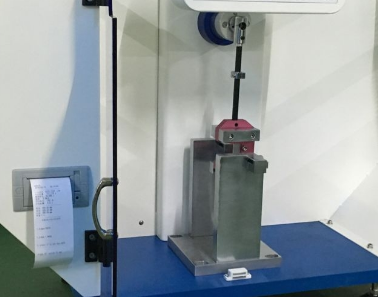

冲击试验机：用于测定钢板（包括基材和焊接热影响区）夏比V型缺口冲击韧性的设备。通常为摆锤式，需配备满足不同温度要求的低温槽或高温炉，以获取材料在系列温度下的冲击功（KV2）和剪切面积，评估其韧脆转变特性。

试样加工设备：包括带锯床、车床、铣床、线切割机床以及专用的金相试样切割机、镶嵌机、磨抛机等。确保能够从大板坯上精确制取符合标准尺寸和表面光洁度要求的拉伸、冲击、金相等各类试样，这是获得准确检测数据的基础。
